Wetenschappers weten heel goed uit te leggen waarom klimaatverandering een probleem is, en de energietransitie nodig. Daarover geen kwaad woord.
Alleen, op zichzelf helpt dat niet. Het wordt tijd voor verhalen waarin creatieve mensen met een missie verhalen gaan bedenken hoe de energietransitie wel kan.
Binnen mijn zeer geringe mogelijkheden probeer ik dat ook, maar dat blijft teveel wetenschap en bijgeloofbestrijding, en teveel industriële veeteelt en achterlopende overheden. Wat ik maak is in elk geval geen kunst. Helaas.
De toekomst van de Rotterdamse haven als Duitsland straks geen fossiele brandstof meer via Nederland invoer,
Een prijsvraag over de postfossiele stad in de toekomst
Hajer in het interview geciteerd:”We zijn in een nieuwe fase van de klimaatpolitiek gekomen. Je hebt een nieuw klimaatverhaal nodig, waarbij iedereen in de samenleving weer perspectief krijgt. Voor zijn bedrijf, voor zijn huishouden, voor zijn benzinestation. Voor die verbeeldingskracht ben je bij de huidige wetenschap aan het verkeerde adres, die doet daar niet aan. De verbeelding is het domein van de kunst, van de creatieven, van de sciencefiction fictionschrijvers.” . De opsomming is niet limitatief bedoeld, eigenlijk mag iedereen.
Het eerste thema, dat van Rotterdam en de Noordzee, heet de Energetic Odyssey. Over enerzijds wegvallende fossiele handel en anderzijds nieuwe activiteiten, die geld en arbeidsplaatsen opleveren. Alle grote jongens doen mee.
– hergebruik van warmte – “De haven bulkt van de warmte, die moet naar de stad toe worden geleid
– De bouw en plaatsing van alle windturbines op zee, waarin het plan voorziet.
2050 – An Energetic Odyssey verbeeldt een systeemsprong die het mogelijk maakt dit gat te dichten door op zeer grote schaal windenergie voor de omringende landen te oogsten op de relatief ondiepe Noordzee. De website zelf vermeldt overigens niet welk gat precies gedicht wordt. Het simulatiefilmpje doet dat wel, maar dat moet je dan afluisteren. Dan blijkt dat het Noordzee-plan 90% van de elektriciteitsvraag van de gezamenlijke Noordzeelanden afdekt. Van de totale energiebehoefte (die groter is dan de post elektriciteit) maakt diezelfde hoeveelheid 1/3 deel uit. Daarnaast worden de landen geacht ongeveer 1/3de deel van hun energieuitgaven te besparen. Op het eind wordt een link naar een artikel in De Ingenieur aangegeven ( www.elinea.nl/artikel/25-000-windturbines-in-noordzee?t=source&pl=203 ) . Daar gaat het om 90% van de elektriciteitsbehoefte.
Omdat ik in deze kolommen focus op Brabant, ga ik niet meer over dit Noordzee-onderwerp schrijven. Ik weet er te weinig van dan dat mijn geschrijf iets toevoegt. Ik adviseer echter zeker om te gaan kijken op www.hnsland.nl/nl/projects/2050-energetic-odyssey
Ik wil mij voor Brabant focussen op het andere verhaal, de prijsvraag. Zie postfossil.city/ .Dat aanbod geldt overal en voor iedereen, dus ook voor hier. De kernvraag uit het achterliggende manifest:“Hoe wonen, werken en verplaatsen we soms in een stad die niet langer verslaafd is aan olie, gas en kolen?”. Ik hoop dat er ook Brabantse inspiratie is.
In de twintigste eeuw heeft de auto, meer dan welke technologie ook, onze leefomgeving bepaald. Planners en architecten als Cornelis van Eesteren, Robert Moses en Le Corbusier ontwierpen steden die geschikt waren voor autoverkeer, volledig gericht op efficiëntie. Vandaag de dag worden hun plannen grotendeels beschouwd als achterhaalde utopieën, maar tegelijkertijd bepalen ze nog steeds in grote mate hoe we nadenken over stedelijke ontwikkeling. Wat gebeurt er als we (aspecten van) de nieuwe stad in het post-fossiele tijdperk ontwerpen? Is deze stad een utopie, of juist een dystopie?
De prijsvraag ligt bij Urban Futures Studies.
De termijn is van 11 januari t/m 23 februari
De vorm is volledig vrij.
De hoofdprijs is €10.000 en er zijn 10 prijzen van €1000
Inleiding Ik volg in deze kolommen het wedervaren van de stadsverwarming. Enerzijds wijst alles erop dat het streven naar duurzame energie de stadsverwarming een zeer veel grotere rol zal bezorgen dan deze nu heeft. Ik een vorig artikel ( CE rekent klimaatneutrale warmtevoorziening woningen door voor 2050) kwam ik, op gezag van CE, op zo’n 80%. Anderzijds bestaat er in een aantal wijken in Nederland (zoals de Tilburgse Reeshof en de Eindhovense wijk Meerhoven, zieEen informatieavond over de stadsverwarming in Meerhoven ) hardnekkig en fel verzet tegen de concrete stadsverwarming die daar ligt. Ik kan de bevolking, voor zover ik dat beoordelen kan, niet eens helemaal ongelijk geven. Of ze dat gelijk ook krijgen, is een tweede.
Belanghebbenden en hun machtsverdeling
Het is een van de vele voorbeelden waarbij de Nederlandse bevolking in abstracto voor duurzame energie is, maar in concreto tegen. Want, voor alle duidelijkheid: stadsverwarming is een duurzame wijze van energie- en warmteopwekking. De traditionele Warmte-Kracht Koppeling (WKK), die stroom en warmte levert, is al duurzaam vanwege het hoge systeemrendement dat je er bij een goede uitvoering mee kunt bereiken (je verspilt veel minder afvalwarmte). Als de warmtebron in bijv. in de juiste soort biomassa ligt, wordt het systeem nog duurzamer.
De biomassacentrale in Meerhoven
Een tweede reden die aan gewicht zal winnen, is dat het aardgas opraakt. Veel WKK-installaties zijn gasgestookt, en bovendien is in Nederland aardgas de maat der dingen. Er zit een prijscap op de warmtetarieven in de vorm van het Niet Meer Dan Anders-beginsel (NMDA), maar over een tijd bestaat dat anders niet meer (of op zijn minst veel minder). Door die prijscap draaien stadsverwarmingssystemen, anders dan vaak gedacht wordt, economisch marginaal. Over 2013 scoorden de stadsverwarmingen gemiddeld 7,8%, over 2014 3,1% (aldus de Authoriteit Consument en Markt ACM), en diens voorganger, de Nederlandse Mededingings Authoriteit NMA over 2008 op meestal tiende van % plus of min (alleen de Helmondse zat fors in de plus, mogelijk is er een oorzakelijk verband met dat het nu zo’n wrak is). Zie hier ook ‘Analyse van de Warmtewet door BGerard’. Wat ik nu denk dat er soms gebeurd is, is dat men met bijkomende kosten als al dan niet verborgen hypotheken en extra vastrecht de cap omzeilt. Het idee van de bewoners, dat men Wel Meer Dan Anders betaalt, zou waar kunnen zijn.
Stadsverwarmingen hebben een lange terugverdientijd
Naarmate ik meer van het probleem zie en lees, ben ik er steeds meer van overtuigd dat er een politieke oplossing voor de gevechten moet komen, een nationale schikking die aan de energiefondsen gehangen wordt en die structurele financiele weeffouten wegneemt, die bij de aanvang van sommige systemen erin geslopen zijn. In Meerhoven bijv. de te hoge onrendabele top en de EPC-problematiek bij de start rond 2000.
Studie TU Delft naar stadsverwarmingen elders Het komt zo uit dat Alexander Hong Gie Oei in nov 2016 afstudeerde op de thesis “Nieuw marktmodel voor stadsverwarming nodig”. Zie
Het is vooral een bedrijfseconomisch verhaal dat vanzelf politiek wordt als men keuzes moet maken. Voor dat verhaal zocht hij stadsverwarmingen in min of meer met Nederland te vergelijken landen, die het probleem van de centrale warmtelevering op een andere manier opgelost hebben. In aanmerking kwamen Denemarken, Zweden, Finland en Polen. Al die landen hebben al heel lang heel veel stadsverwarming. De soms gehoorde gedachte dat de stadsverwarming in strijd is met het Europese mededingingsrecht is dus onzin. Door tijdgebrek heeft Oei alleen Denemarken en Zweden onderzocht. De andere twee landen blijven liggen voor een opvolger.
Denemarken en Zweden Dat zijn beide landen waar aardgas geen of een veel kleinere rol speelt dan in Nederland. In beide landen is de stadsverwarming in vele decennia uitgegroeid van niks naar heel veel. In beide landen is stadsverwarming ene gewaardeerd systeem. In Zweden zorgt de stadsverwarming voor ongeveer de helft van de warmtevraag in woningen en utiliteitsgebouwen. In 270 van de 290 gemeenten is een vorm van stadsverwarming. 93% van de appartementen en altijd nog 12% van de vrijstaande huizen hangt aam de stadsverwarming. In Denemarken zat in 2014 63% van de woningen op de stadsverwarming.
De wegen van niks naar veel waren in de twee landen echter zeer verschillend. Als men een complexe werkelijkheid zeer kort door de bocht aansnijdt, heeft Zweden de weg van de liberalisering genomen en Denemarken de weg van de geleide economie. Of, zoals Oei zegt, ‘private carte blanche’ versus ‘public push’.
Reguleringsverschillen NL-SW-DK
Zweden vertrouwt op concurrentie tussen drie aanbiedingssystemen om de tarieven te drukken: de stadsverwarming, elektrische warmtepompen en houtkachels (er is in Zweden heel veel bos). De concurrentie vindt dus tijdens de exploitatie plaats. Er is een benchmark-cap die in verschillende steden anders kan uitvallen. Zweden kent omvangrijke milieubelastingen. Er is geen aansluitplicht.
Bronnen voor de stadsverwarmingen n Zweden
Ik ga wat uitgebreider op Denemarken in, omdat het verhaal mij politiek meer aanstaat en bovendien ook interessanter is en een bredere strekking heeft. Bovendien vind ik dat in het dichtbevolkte Nederland in stedelijk gebied houtstook bij relatief lage temperatuur door amateurs verboden zou moeten worden vanwege de luchtverontreiniging. Daarmee vervalt een van de concurrentiemechanismes.
Denemarken ontwikkelt de warmtelevering op basis van publieke bottom up-planning, met een sterke rol voor de gemeenten. Warmteproducenten (in Denemarken zijn dat soms coöperaties en de ervaringen daarmee zijn goed) kunnen een plan indienen bij de gemeente, die dat plan moet goedkeuren. Dat gebeurt na een sociale kosten-baten analyse op basis van centraal vastgestelde knoppen waaraan gedraaid kan worden. De gemeente ‘zoneert’: kan vaststellen dat een bepaalde warmteleverancier een bepaald gebied krijgt onder uitsluiting van andere technieken. Aansluiting is verplicht, waarbij een ontheffingsperiode van 9 jaar geldt om de bestaande installatie af te schrijven. Verschillende aanbieders kunnen porberen hetzelfde gebied te verwerven, als dat open gaat. De concurrentie vindt dus vóór de exploitatie plaats. Ook Denemarken heeft milieubelastingen tegen fossiele brandstof.
Deense bronnen voor de stadsverwarming
Denemarken denkt in 2030 van zijn kolen af te zijn, en denkt in 2035 al zijn elektriciteit en stadsverwarmingswarmte duurzaam op te wekken.
Ook Denemarken heeft of krijgt zijn problemen. Als het klimaat opwarmt en er steeds beter geïsoleerd wordt, wordt het economisch draagvlak onder de stadsverwarming dunner. Net als in Nederland krijgen de WKK’s het moeilijker, omdat de stroom goedkoop is. De Denen hebben dat allemaal in 2014 uitgeanalyseerd, en de conclusie is dat ook in de toekomst de stadsverwarming zijn relatieve positie grofweg behoudt in een dalende warmtelevering. Naast problemen komen er namelijk ook kansen via Power to Heat-technieken. Warmtebuffering is een goede en betaalbare manier om windoverschotten op te slaan, en windstroom kan ook direct in warmte worden omgezet.
Bijdrage van diverse Deense opwekkingstechnieken in de toekomst
Uiteindelijk heeft Oei de overeenkomsten en verschillen tussen Nederland, Denemarken en Zweden in één tabel bij elkaar gezet. Het +je achter marktmodel 1 en -2 betekent dat de Deense resp Zweedse situatie naar de Nederlandse verhoudingen vertaald is. Blauw is als de drie landen elk nu een verschillend insteek heeft, geel is als Denemarken en Zweden onderling gelijk en anders dan Nederland zijn (vooral subsidies en belastingen). ‘Unbundling’ betekent dat de warmteproductie en het netwerk gescheiden zijn, zoals dat moest bij de Nederlandse elektriciteitsmaatschappijen. Bij warmtenetten mag dat wel, maar hoeft het niet. Congestion is dat het warme water er niet langs kan. Dat gebeurt in praktijk zo zelden dat het niet loont om daar wetgeving voor te maken. Bovendien helpt warmteopslag goed.
Het Deensen en Zweedse marktmodel, vertaald naar Nederland
Oei heeft zich onthouden van een politiek eindoordeel. Dat was niet de bedoeling van zijn scriptie. Maar verder doorredenerend kom je al wel snel tot een politiek oordeel. Ik ben fan van het Deense systeem. ———————— Ik ben sinds kort actief op Facebook. Het is mijn gewoonte om na elk nieuw artikel op deze site een kort stuk van een of twee alinea’s op Facebook te zetten om het nieuwe artikel bekend te maken. Dat heb ik ook met dit artikel gedaan. Hieronder eerst mijn oorspronkelijke tekst, daarna een reactie van Peter van den Baar, en mijn reactie erop terug. Peter van den Baar was tot 1990 wethouder voor de PvdA in Eindhoven.
(Bernard Gerard) Ik vind dat de strijd tegen de stadsverwarming, die in sommige wijken met grote felheid gevoerd wordt, zou moeten eindigen met een politieke oplossing. Er moet een oplossing komen die met terugwerkende kracht enkele weeffouten herstelt. Bovendien raakt het aardgas te zijner tijd op, en veel WKK’s draaien daarop. Het kwam zo uit dat een student in Delft afgestudeerd is op het onderwerp. Ik heb zijn thesis gebruikt voor een nieuw artikel op mijn site over de stadsverwarmingen in Denemarken en Zweden. Zie (deze site) .In beide landen dekt de stadsverwarming de helft of meer van de nationale warmtevraag af. Ze hebben het dan ook anders aangepakt dan in Nederland. Met name de Deense aanpak is interessant en m.i. goed bruikbaar als basis voor nieuwe wetgeving in Nederland.
Peter van den Baar Eens, Bernard. De gemeente heeft indertijd de zaak verkocht en had toen de door bewoners al betaalde aanlegkosten in de grondprijs, moeten verrekenen . Dus de ,” koper ” betaalde opnieuw en rekent dat dus door in het tarief.. Ik heb geen enkele verwachtingen dat de gemeente dit zal herstellen.
Bernard Gerard Goed dit te weten. Ik heb er ook niet veel hoop op dat de gemeente Eindhoven dit met terugwerkende kracht zal doen. Maar misschien komt er nog eens een soort landelijke afkoopregeling, bijvoorbeeld in het kader van de SDE of iets in die geest. Het Rijk zou zich veel ellende besparen, en veel sneller vooruit kunnen, als het dit soort slepende conflicten gewoon af kocht en toekomstige stadsverwarmingsprojecten in het subsidiesysteem meenam.
Voor de update-1 één jaar (okt 2015-okt 2016) later zie onderaan dit artikel.
Ik kreeg onlangs (eind okt 2015) van Greenchoice mijn jaarafrekening van oktober 2014 t/m 2015, zowel de heen- als de teruglevering. Ik vind dat een geschikt moment om mijn eigen energiesituatie te schetsen.
Verstandig om even mijn morele positie te benoemen. Ik ben voor
duurzame energie en ik wil daar ook persoonlijk een bijdrage aan
leveren, zolang het financieel enigszins binnen de grenzen van het redelijke blijft. Ik zit er dus primair voor het milieu in met een knipoog naar het geld en niet omgekeerd.
Wat is “rendabel”?
Verstandig om hier ook even het begrip ‘rendement’ te definieren.
Bij een elektriciteits-groothandelsprijs onder de 5 cent/kWh is momen-
teel geen enkele duurzame energievorm qua zuivere kostprijs rendabel. De kolen worden momenteel voor zo’n weggeefprijs aan de man gebracht, dat daar niets tegen op kan concurreren. Zie ook mijn artikel over de SDE-regeling ( Voorbeelden van de SDE+ regeling voor duurzame energie )
Omdat aan de zuivere kostprijs een veelvoud aan opslagen wordt toegevoegd, kunnen staat en energieleverancier spelen met die opslagen. Voor mij als burger is daardoor een economische rentabiliteit haalbaar. Bij gewenst gedrag rekent men mij minder opslag en dat levert al gauw meer op dan mijn spaarrekening mij levert. Ik gebruik in het hierna volgende deze definitie.
Mijn huis en mijn gezinssituatie Ik woon in een standaard rijtjeshuis in de Eindhovense wijk Woensel dat rond 1970 gebouwd is. Het heeft een bruikbare vloeroppervlakte van 143m2 over drie reële woonlagen en een opbergzolder. Er is in 2000 een Nefit Ecomline HRC30 2000 ingezet, die jaarlijks onderhouden wordt. Het huis heeft geen kruipruimte.
nefit ecomline HRC 30 2000
We hebben een doorsnee gezinssituatie, waarvan de wisselingen geen grote invloed op de hierna weergegeven cijfers gehad hebben.
Ik ben een uitgesproken nachtmens, hetgeen energetisch niet gunstig is. Door de jaren heen verbruikten wij met ons huishouden aan elektriciteit zo’n 15kWh/dag. Dit getal daalt autonoom wat nu de kinderen het huis uit zijn.
De energie-operaties
In aug. 2008 hebben we alle kozijnen vervangen door kunststof, en tevens alle glas door HR++ thermopane. De kosten daarvan reken ik grotendeels als onderhoudskosten van de woning. Daarna had mijn woning energielabel D.
In april en mei 2011 heb ik (met technische ondersteuning van buiten) het dak en de muren geïsoleerd, een zonneboiler geplaatst en twee fatsoenlijke zolderdakramen. Toen had mijn huis het B-label.
Het is arbitrair welk deel van de kozijnenoperatie ik aan energiebesparing toereken en welk deel aan regulier onderhoud, dat ook nodig was. Met de kletsnatte vinger heeft het energie-geheel ons 10 mille gekost en dat resulteert in een besparing (bij de huidige gasprijs) van €455 per jaar. De terugverdientijd is dus zo’n 22 jaar. Daarnaast is het huis aangenamer geworden om in te wonen en meer waard.
In maart 2014 hebben we drie standaard zonnepanelen laten plaatsen door ons reguliere installatiebedrijf. Dat kostte (na BTW-teruggave) €1970 en levert ca 600kWh/y op. Bij Greenchoice is 1 kWh 23 cent waard, dus deze investering levert ca €138/y op. De terugverdientijd is dus ca 14 jaar. De technische levensduur wordt meestal op zo’n 20 jaar geschat.
Ik ben nu 68 jaar, dus benieuwd of ik dat nog in mijn eigen huis meemaak.
De Blauwe Reiger
Op 1 mei 2014 heb ik drie winddelen in de windmolen De Blauwe Reiger gekocht in Noord-Holland. Dat kostte €645 en het ding levert mij ergens rond de 1800kWh/y op, goed voor ruim 7 cent/kWh, dus ergens rond de €140/y. Dat wordt in mindering gebracht op mijn elektriciteitsrekening.
Daar moest een kleine €80 onderhoudskosten van af, dus de terug-
verdientijd zit ergens rond de elf jaar. De technische levensduur van windturbines wordt op 15 a 20 jaar geschat.
Benadrukt moet worden dat terugverdientijden breuken zijn met zowel in de teller als de noemer forse onzekerheden. Vast staat dat ik op mijn spaarrekening minder vang.
Al met al halen zon en wind pakweg 40 a 50% van mijn bruto elektrisch verbruik af.
Nul op de meter De provincie wil ervoor zorgen dat in 2050 800.000 huizen in Brabant Nul op de meter worden. Ik ben benieuwd hoe dat met mijn huis en mijn leefwijze moet.
Oktober 2015 – okt 2016 Ons huishouden was gedurende de vorige periode kleiner geworden. In deze periode is de huishoudelijke situatie ongewijzigd gebleven. Het verbruik over deze periode is dan ook, vergeleken met de vorige periode, flink gedaald.
Mijn zonnepanelen zijn goed voor ongeveer 600kWh per jaar, waarvan iets meer dan 200kWh zichtbaar als teruglevering. Bij de huidige elektriciteitsprijs, die kleinverbruikers betalen (bij Greenchoice 20,23 cent/kWh), levert mij dat op €121. De aanschaf van deze drie panelen kostte toen nog (na BTW-teruggave) €1970 en exploitatielasten zijn er niet. De panelen leveren mij bij de huidige consumenten-stroomprijs 6,1% van de aanschafsom op. Andersom uitgedrukt, een terugverdientijd van 16 jaar als men de restwaarde van de panelen nadien op 0 stelt. Dat is waarschijnlijk te pessimistisch, maar daar valt geen getal aan te verbinden. Kortom, het geheel levert mij meer op dan op dit moment een bankrekening doet. Ik ben tevreden en ik help het milieu.Mijn PV-panelen zijn gelegd voor de grote prijsdaling begon, en het zijn er maar drie (dus een relatief ongunstige overhead). Wie tegenwoordig zonnepanelen legt, is financieel beter af.
Mijn Blauwe Reiger draait in Noord-Holland. Drie winddelen hebben mij eenmalig €645 gekocht. Die staan in de verslagperiode voor 1515kWh waarvoor Greenchoice mij 6,87 cent/kWh kwijtscheldt, goed voor €104. De exploitatiekosten in deze periode bedroegen €84, zodat ik netto €20 wijzer wordt van het bezit. Dat bezit wordt in principe niet minder waard, want ik kan ze weer verkopen. De winddelen leveren mij dus 3,1% van de aanschafsom op.
Overigens was de groothandelsprijs voor elektrische energie in deze periode rond de 4 cent/kWh.
Het parlement heeft besloten dat er in het jaar 2020 6000MegaWatt (MW) windvermogen op het land moet staan.
(NB: daarmee bedoelt men een maximum vermogen, waarvoor de turbine bij een range aan windsnelheden ontworpen is. Onder die range haalt de turbine niet zijn maximum vermogen, binnen de range wordt hij afgeregeld op het nominale vermogen, en als het heel hard waait wordt hij afgeschakeld – hier niet getekend. Deze turbine is nominaal 3,00MW. De jaargemiddelde opbrengst van een turbine op het land is voor turbines op het land in Nederland gemiddeld 26% van de theoretisch maximale opbrengst, bij een goede locatie meer, bij een slechte locatie minder).
Power curve windturbine zonder afkap bij hoge windsnelheden

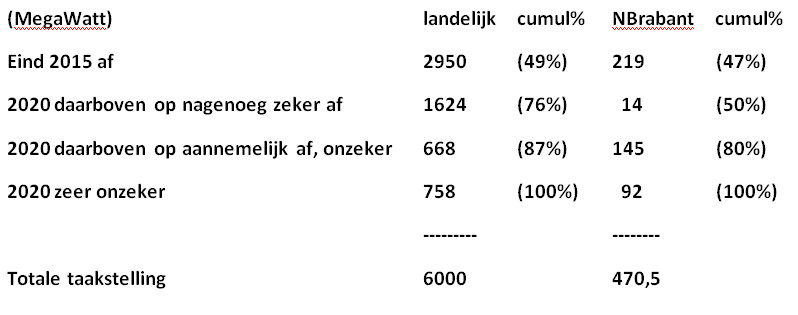

Die 6000MW is na onderhandelingen verdeeld over de provincies.
De uitvoering van de taakstelling wordt gemonitord. De Rijksdienst voor Ondernemend Nederland (RVO) heeft in maart 2016 de monitoring over 2015 uitgebracht. Dat heeft geleid tot korte persberichten waarin vooral stond welke provincies het slecht deden (Utrecht en Limburg) en welke goed (NHolland, Flevoland, Zeeland, Overijssel). Uiteraard was Greenpeace onthutst over wat er niet goed ging, maar liet onvermeld dat het in 2015 veel beter ging dan in 2014.
Omdat ik mij in mijn weblog, waar dat mogelijk en zinvol is, focus op NBrabant, heb ik een staatje gemaakt hoe de provincie Brabant uit de Monitor komt. Dat ziet er zo uit:
Minister Kamp zegt dat ‘het glas half vol is’ en dat beschrijft de situatie bijna mathematisch. Half leeg had ook geklopt.
Brabant ligt achter op het Nederlands gemiddelde. Anders dan Greenpeace ben ik niet meteen onthutst, althans niet over NBrabant.
Eerst zakelijk wat de projecten zijn:
Informatie over de Brabantse projecten in 2015. (donkergrijs is in 2020 zeker, middelgrijs is aannemelijk, en lichtgrijs is onzeker).
Een meermalen genoemd probleem zijn de vijf Brabantse vliegvelden. Die schaden de vooruitgang. Ze doen zelf niks aan de opwekking van
duurzame energie maar blokkeren wel windturbines. Gilze-Rijen en Volkel worden genoemd, maar Woensdrecht blokkeerde een tijd lang Kabeljauwbeek en rond vliegveld Eindhoven begint men niet eens over windturbines, waardoor er daar logischerwijs ook geen knelpunt ontstaat.
Kamp besteedt in de bijbehorende Kamerbrief apart aandacht aan vliegvelden (waarvan er dus in Brabant vijf liggen, achterlijk veel!).
Het ene vliegveld-onderwerp betreft de radar, waaraan nog onderzoek gedaan moet worden dat pas in 2017 klaar zou zijn.
Het andere vliegveld-onderwerp betreft de risicozonering. Het is niet de bedoeling dat vliegtuigen tegen hoge uitsteeksels aan vliegen en daarom ligt er rond vliegvelden een soort virtuele schotel waar hoge constructies onder moeten blijven.
Het Brabantse 100MW-plan langs de A16 (van Breda tot het Hollands Diep) zit nog niet in de categorie ‘zeker’. Anders dan Greenpeace denkt, ligt dat niet aan de lokale overheden want die hebben een akkoord getekend. De Rijks-dwangmaatregel (Coördinatieregeling) hoefde niet eens te worden toegepast. Het probleem zit in de inpassing op het 150kV – net en in de verdiensten, die Rijkswaterstaat (RWS) wil inboeken op zijn gronden.
RWS wil ook verdienen aan zijn gronden bij de Volkeraksluizen en het besluit over de vergroting van die sluizen valt pas in 2020. Ook is RWS niet enthousiast over het bouwen op waterkeringen. Hierover wordt overlegd, dat er tot nu toe in geresulteerd heeft dat ‘nee’ veranderd is in ‘nee, tenzij’.
Opbouw vier windturbines langs de A58 tussen Oirschot en Tilburg (het Kattenbergplan)
Eigenlijk blijkt bijna nergens dat er een onoplosbaar draagvlakprobleem bij de bevolking en het lokale bestuur is. Greenpeace zou er beter aan doen eerst eens onderzoek te doen, voor het de burgers en de gemeenteraden de schuld geeft.
De provincie Noord-Brabant heeft eind februari 2016 de Uitvoeringsagenda Energie uitgebracht (Zie http://www.brabant.nl/actueel/nieuws/2016/februari/-/media/B0B2BB7CD35D4B4FAC50368F4902A488.pdf ). Deze uitvoeringsagenda presenteert het programma waarmee de provincie de zelfgestelde taak om het nationale Energieakkoord uit 2013 en het Brabants Energie-
akkoord waar te maken wil waarmaken. Het is dus een belangrijk document. Daarom verdient het een kritische beschouwing. Ik ga daartoe drie artikelen schrijven: een kwantitatieve beschouwing, een kwalitatief-politieke beschouwing en een analyse van het aanvullende materiaal t.b.v. een Brabants Warmteplan.
Die vraag is makkelijker gesteld dan beantwoord. Eerst mijn eindconclusies, daarna de uitleg:
a) de beoogde besparing van 1,5% per jaar en 14% duurzame opwekking worden zonder nadere maatregelen niet gehaald (landelijk ook niet).
b) het Uitvoeringsprogramma voorziet in aanvullende maatregelen
c) daarmee worden de taken net wel of net niet gehaald, als alles goed gaat
d) de uiteindelijke duurzame opwekkingstaak leunt op drie grote bronnen waarvan er twee twijfelachtig zijn en één onwenselijk
e) de agenda is onduidelijk.
f) de zeggenschap van de provincie is beperkt
g) de thema’s Sustainable Energyfarming en Energieke landschappen zijn getalsmatig zwak uitgewerkt
h) mijn eindoordeel: niet ideaal, maar de beste praktische kans om te beginnen. Het afbreukrisico is reëel. Voeg reserveprojecten toe.
Brabantse energiebelans van Telos over 2011
Ad a): wat verbruikt Brabant en wat haalt Brabant zonder aanvullend beleid? Er bestaat een goede nationale statistiek, maar niet van het energieverbruik van afzonderlijke provincies. Er moeten dus een vertaalslag gemaakt worden en daar zit interpretatieruimte in.
Ik had zelf voor Brabant een Finaal Energetisch Verbruik (FEV) ingeschat (energie die rechtstreeks aan de klant is afgeleverd) van 325PJ door Brabant als 15% van Nederland te schatten. Telos (zie de Brabantse energiebalans hierboven) komt op een FEV in 2011 van 297PJ . Het is onduidelijk waarop Telos dit baseert. De Klimaatmonitor (zie www.klimaatmonitor.databank.nl/ ) komt op een FEV van 297PJ in 2013. Maar het totaal van alle provincies is dan kleiner dan het Nederlandse FEV. Er is dus ergens een portie zoekgeraakt (medio februari 8,7%). Onduidelijk is hoe die over de provincies verdeeld is.
Neem ik de Nationale Energieverkenning 2015 en Brabant 14,4% van Nederland, dan heeft Brabant een FEV van 303PJ.
Het Brabants Energie Akkoord noemt als FEV 312PJ.
Uit het Brabants Energie Akkoord
De quick scan, die de provincie door ECN heeft laten uitvoeren t.b.v. het Uitvoerinsgprogramma (en die misleidend Quick Scan Warmte heet terwijl hij over meer dan alleen warmte gaat), noemt voor 2015 290PJ. Zie Quickscan Warmte Noord-Brabant_ECN_feb2016
De verschillende benaderingen komen dus redelijk overeen.
Ga ik gemakshalve uit van Telos, dus van 297PJ in 2013, dan zou er t.o.v. 2014 tot 2020 6*1,5%=9% bespaard moeten zijn, dus 27PJ eraf, dus 270PJ over. Dat beschouw ik als taakstelling.
De ECN-Scan (dus de provincie) komt zonder aanvullend beleid in 2020 op 287PJ. Zonder nadere maatregelen haalt de provincie de besparings-
taak dus niet.
Ontwikkeling bij autonoom beleid als de landelijke maatregelen uit het Energieakkoord uitgevoerd zijn (uit de Quick Scan van ECN)
Als er in 2020 270PJ over is, moet 14% daarvan duurzaam zijn dus 38PJ. Op basis van de Quick Scan van ECN denkt de provincie aan 36,4PJ te komen. Zonder nadere maatregelen haalt de provincie de duurzame opwekkingsstaak dus niet.
Als er in 2020 287PJ over is (zoals ECN en de provincie zeggen), moet daarvan 14% = 40,2PJ duurzaam zijn.
Ad b) en ad e): nadere maatregelen en de indeling De Uitvoeringsagenda hinkt op twee gedachten. Het verhaal begint met een ordening op natuurkunde en eindigt met een ordening op vijf maatschappelijk thema’s. De samenhang tussen beide wordt niet benoemd. Dat kan tot merkwaardige verschillen leiden. Die vallen niet meteen op, omdat er alleen bij de weergave van de ECN-scan absolute getallen genoemd worden. Mogelijk denkt men dat het publiek het anders te moeilijk vindt.
In geen van beide ordeningen wordt een beginjaar genoemd.
De vijf maatschappelijke thema’s in de UItvoeringsagenda
Op blz 9 noemt de provincie natuurkundige maatregelen uit de ECN-scan (inclusief het voorgenomen landelijk beleid). De ECN-scan komt zonder aanvullend provinciaal beleid tot 3PJ besparing en 36,4PJ duurzame opwekking.
Daarop wordt een provinciale plus gezet
– van 5,4PJ aan besparing (1,1 Nul op de meter, 2,3 betere afstemming utiliteitsbouw, 2,0 restwarmte industrie) en
– van 4,9PJ aan duurzame productie (0,74 verduurzaming warmtenetten excl Helmond, 1,0 geothermie (4 projecten incl Helmond), 0,5 biogas, 0,5 kleinschalige projecten, 1,6 biomassa industrie (2 ketels) en 0,58PJ (tbv overblijvende elektriciteitsvraag om woningen Nul op de Meter te krijgen).
In deze aannames zit enig optimisme. Zo wordt aangenomen dat er in 2020 40000 woningen Nul op de Meter zijn (waarvan als provinciale plus 25600) en dat je op elke woning 20 gangbare zonnepanelen kunt leggen.
Op blz 40, 41 en 42 worden percentages (van 287PJ) genoemd per thema. Aan besparing wordt daar over de vijf thema’s samen ingeboekt 1,5+1,5 +2,5+0,0+0,5=6,0%, zijnde 18PJ over de jaren nu tot 2020.
Zo ook wordt daar als duurzame opwekking ingeboekt 2,0+2,5 + 6,5+0,0+3,0%=14%.
Als de ECN-besparing gehaald wordt, gaat het om 14% van 282PJ=39,5PJ, als de tweede systematiek gehaald wordt gaat het om 14% van 269=37,7PJ.
Ad c): wordt de taak gehaald?
De duurzame opwekkingstaak wordt (als je ervan uitgaat dat de lande-
lijke maatregelen waarop de ECN-scan berust inderdaad gehaald worden) in de eerste systematiek net gehaald ,want 36,4+4,8PJ > 40,2PJ.
In de tweede systematiek wordt de duurzame opwekkingtaak gehaald, omdat die er a priori ingestopt is.
Ik vind dat de besparingstaak voorschrijft dat in 2020 de totale FEV 270PJ moet zijn.
In de ECN-systematiek wordt dat niet gehaald (287PJ-5,4PJ > 270PJ).
In de tweede systematiek wordt die net wel gehaald (287PJ–18PJ=269PJ).
Ad d): een kritische beschouwing van drie bronnen van ECN
In het lijstje, waarin ECN uitlegt (zie hierboven) hoe het aan 36,4PJ
duurzame energie komt, staan drie posten die kritische aandacht ver-
dienen.
– een post van 3,4PJ ‘houtkachels huishoudens’. Deze post is niet
twijfelachtig, want dit mag en is een bestaand getal. Het is wel onwenselijk, omdat houtkachels in huishoudens soms ernstige effecten op de omgeving hebben.
– een post van 4,8PJ ‘meestook centrales’ is, wat mij betreft, niet per definitie onwenselijk maar wel twijfelachtig omdat men er van uitgaat dat de Amer9 open blijft. Die loopt op kolen met biomassabijstook en gaat mogelijk dicht.
– Een post van 6,0PJ biobrandstof (was in 2015 2,9PJ). Ik vind dat zowel de haalbaarheid als de wenselijkheid nadere uitleg verdienen.
Ad f): beperkte zeggenschap provincie ECN stelt dat de provincie niet in staat is bij de industrie, bovenop de
Rijksinitiatieven, een eigen besparing te realiseren. De provincie hoopt wel 2,0PJ industriële restwarmte te kunnen hergebruiken, maar kan dat niet afdwingen. Zo ook 1,6PJ duurzame opwekking door biomassa als voeding voor stoomketels.
Dat let de provincie niet om bij het thema “energieneutrale industrie” 2,5% (7,4PJ) besparing in te boeken en 6,5% (18,7PJ) duurzame opwekking. De provincie meent dit te kunnen bereiken via vergunningen en handhaving, en via samenwerkingsovereenkomsten.
Het verschil in inschatting tussen ECN en de provincie is frappant.
Ad g): Sustainable Energyfarming en Energieke landschappen
De thema’s “sustainable energyfarming”en “energieke landschappen” zijn getalsmatig nauwelijks uitgewerkt. Er staan vooral sociale en
bestuurlijke passages die heel mooi zijn, maar waar niet aan te rekenen valt.
Op het einde wordt er op de bonnefooi een getal aan gehangen van 3% duurzame opwekking (zijnde 8,6PJ), voor Sustainable Energy Farming en Energieke landschappen samen.
Die 8,6PJ is heel erg weinig. Hij gaat al meer dan op aan windenergie (3,5PJ), vergisting en biogas (3,4PJ), en biotransportbrandstoffen (6,0PJ). Dat kan gewoon niet kloppen.
Wat hier ontbreekt is een forse opbrengst uit zonneparken.
Uit de factsheet 2014 van Telos
Ad h): het eindoordeel Mijn eindoordeel is dat de Uitvoeringsagenda technisch en natuur-
kundig zeker niet ideaal is, maar wel de beste praktische kans om te beginnen. Als alles zo gaat als de provincie zich voorstelt, is het verschil tussen wens en taakstelling in 2020 niet dramatisch.
Dàt het zo loopt als men zich voorstelt, is bepaald niet vanzelfsprekend.
Ik zou, als ik provincie was, flinke reserveprojecten definieren, en ik zou die zoeken in zonneparken. Dat is de grote afwezige in de berekeningen. Ik zou zeker 5PJ (10km2) neerzetten aan zonneparken. Die reserve ben je al kwijt als bijvoorbeeld de Amer9 dicht gaat.
Het bericht ging niet over de windmolens in Kinderdijk, maar over turbines in zee. Zoals gebruikelijk is de middenstand bang voor veranderingen en in badplaatsen als Zandvoort ook. Als de windparken op zee vanaf het land te zien zijn, is de vrees, blijven de toeristen weg.
Nu kun je dat subjectief al onzin vinden, maar het is ook objectief onderzocht. Een representatieve groep van 500 Duitse consumenten is bevraagd en 1 op de 5 geeft aan vaker naar de Nederlandse kust te komen als er windmolens zichtbaar in zee staan. 64% maakt het geen bal uit. Dat heeft Natuur en Milieu op zijn site gepubliceerd (zie http://www.natuurenmilieu.nl/nieuws/duitse-badgasten-enthousiast-over-windmolens-in-zee/ ). Duitsers vormen de grootste toeristische buitenlandse groep in Nederland.
56% van diezelfde groep is geïnteresseerd in toeristische activiteiten rond windmolens, zoals boottochten of duiken – de fundering van windmolens op zee bevat veel zeeleven en is een duikwalhalla.
Niets overigens ten nadele van Kinderdijk. Ik ben een keer van Capelle aan de IJssel langs Kinderdijk tussen de krioelende toeristen door via de Alblasserwaard naar Eindhoven gefietst. Het gebied heeft nu een hoog schattigheidsgehalte, maar toen, rond 1350, was dit het meest ge-
avanceerde technische en organisatorische complex in zijn soort op aarde en van levensbelang voor de leefbaarheid van de polder (zie https://www.kinderdijk.nl/over-Kinderdijk/geschiedenis/kinderdijk-ontstaan ). Fiets maar eens door de dorpen en kijk maar eens naar de merktekens op de gevel hoe hoog het water kwam bij de verschillende overstromingen.
De Alblasserwaard
Ik vraag me af of je bij ons in Brabant ook niet wat zou kunnen met
toerisme en windturbines. Bescheiden, maar toch. Je zou dan de windparken mooi moeten aanleggen (met oog voor landschapsarchitectuur) en bij grote complexen, zoals de 100MW langs de A16 of de Zeeuwse Krammer, een klein museum. En dan op gezette tijden een excursie. Ik denk niet dat de toeristen er speciaal voor naar Brabant komen, maar die toeristen die er toch al zijn hebben meer keus.
Update: Natuur en Milieu heeft opnieuw enquête gepubliceerd, nu onder watersporters op de HISWA over windturbines op zee (maart 2016). Zie www.natuurenmilieu.nl/wp-content/uploads/2016/03/Rapport-HISWA.pdf . Het blijkt 80% van de watersporters niet uit te maken dat er windturbines zijn, bijna 3% komt zelfs vaker. Bijna de helft (47%) van de watersporters zou wel een excursie naar een windturbine willen meemaken. Verder zit er onder de watersporters veel duurzame energie-sympathie.
Op dit moment wel.
Maar ook vliegtuigen vliegen en schepen varen op subsidie, en grootverbruikers krijgen korting op hun stroomprijs. Er is, kortom, behoefte aan een politiek bruikbaar verhaal dat verder gaat als dit soort gebakken lucht-kreten van Rutte of de PVV.
De Factcheckers
De aanleiding voor dit artikel was een oproep van de Factcheckers van De Correspondent. Het blad besteedt veel aandacht aan de impact van windturbines en de reactie van de bevolking daarop. Zie ook mijn artikel op deze site “In discussie met Marc Chavannes”.
Veel mensen reageerden op Chavannes artikel vanuit diverse invals-
hoeken. Waarschijnlijk gaven die reacties zoveel stof tot nadenken, dat men even pas op de plaats gemaakt heeft. In die pauze vroegen de Factcheckers of de abonnees informatie konden aanleveren die toetsbaar was en waarvan men dus de waarheid kon bewijzen. Dat vond ik een mooie uitdaging. Ik heb eerst een antwoord geformuleerd op de vraag “Draaien windmolens op subsidie?”. Die vraag geldt eigenlijk voor duurzame energie in zijn algemeenheid.
Ik kreeg een nette mail terug waarin men zei heel blij te zijn met mijn
bijdrage. Overigens zit er bij die groep factcheckers niemand met een beta-achtergrond, een duidelijk gemis.
Wat is subsidie? De hamvraag is hoe je subsidie definieert. Omdat windturbines elektrische energie produceren (zoals veel duurzame energie), ligt de vraag voor de hand wat de goedkoopste productiewijze is en wat het alternatief kost. Waarna twee vervolgvragen rijzen: wat tel je mee, en kijk je nu of straks? De aanname hierbij is gemakshalve dat accijns, belasting etc voor beide productiewijzen dezelfde zijn.
Je kijkt alleen naar de kale technische kostprijs op dit moment, zonder de indirecte kosten.
Stroom kost op dit moment (15 febr 2016) op de beurs 2 a 3 cent per kWh (zie bijv. http://www.eex.com/de/marktdaten/strom/spotmarkt/auktion#!/2016/02/12 ). Dat komt vooral omdat kolen zo goedkoop zijn. Op dezelfde EEX doen die nu grofweg $38 per ton, wat neerkomt op €1,17/GJ . Een paar jaar geleden was dat nog veel meer. Een soort dumping dus.
Een windturbine op een gunstige landlocatie levert stroom voor 7,0 cent/kWh. De bijbel in deze is de SDE+ – regeling. Versimpeld verteld past deze exploitatiesubsidie het verschil bij vanaf 3,0 cent/kWh.
Hieronder een klein stukje uit de bedragentabel. De volledige tabel is te vinden onder –> basisbedragen-voor-sde-2016 Als je zo redeneert (in navolging van Rutte en de PVV), draaien windmolens inderdaad op subsidie, net zoals alle andere energiebronnen, waaronder zelfs gascentrales. De logica van het standpunt is dat Nederland alleen energie mag opwekken uit kolen.
De overstromingskosten door stortbuien, de extra dijkverzwaringen, de extra ziektegevallen van Lyme en asthma, etc staan elders op de begroting.
2) Wat nu als je die indirecte (maatschappelijke) kosten wel in de stroomprijs meeneemt?
Dan wordt het lastig. Je krijgt een plaatje als hieronder:
( CE-studie “External Costs and Benefits of Electricity Generation”, opdracht VME, 2010) .
De onderste drie hokjes in de legenda geven samen de kale technische (directe) kosten, de bovenste drie de maatschappelijke kosten.
Zonnepanelen zijn nog niet meegenomen. De opbrengst daarvan was toen nog te verwaarlozen. Het gaat heel snel met PV.
Het plaatje berust op randvoorwaarden. De kolenprijs in het plaatje is 2,5€/GJ, maar de huidige kolenprijs is 1,17€/GJ. De CO2-prijs wordt op €25/ton geprikt, maar is op dit moment (doordat het ETS effectief gesaboteerd is) ongeveer €5/ton CO2. Bij ‘Coal Standard’ zijn het 3de en 4de hokje dus nu veel kleiner.
Merk ook op dat bij kolen geen kosten van luchtverontreiniging geteld worden.
Het hangt er dus sterk van af wanneer en naar wat je precies kijkt.
Mijn favoriet is de publicatie “Schätzungen der Umweltkosten in den Bereichen Energie und Verkehr” van het Duitse Umweltbundesamtes (aug 2012) –> Schätzung der Umweltkosten in den Bereichen Energie und Verkehr_Umweltbundesamt. Dat is beknopt, toch behoorlijk volledig en heel overzichtelijk. Bovendien is het het meest recente wat ik kon vinden. Maar ook deze tabel is gebaseerd op een CO2-prijs van rond de €80/ton CO2, die vele malen hoger ligt dan de €5/ton CO2 van nu.
In praktijk zijn de cijfers in de kolom Treibhausgase nu dus veel lager dan ze zouden moeten zijn. Zie onderstaand plaatje.
Als de wens de werkelijkheid zou zijn, zou je voor steenkolenstroom moeten betalen 2 a 3 + 8,9 = 11 a 12 cent/kWh, en voor windstroom op een goede landlocatie 7 a 8 + 0,3 = ergens rond de 8 cent/kWh. Dan zou wind de goedkoopste zijn (en de rest gesubsidieerd).
3) Je extrapoleert nu de kale directe kosten de toekomst. Komt het nog eens zo ver dat de kale technische kosten van wind en zon lager liggen dan die van kolen? Het maatschappelijke kosten-verhaal verdwijnt dan automatisch.
(Bron: ITRPV_2014_Roadmap Revision )
Zonnepanelen zijn bij lange na nog geen uitontwikkelde techniek. Bovendien is er een leer- en schaalcurve omdat PV-panelen steeds massaler verkocht worden. De kWh-prijs wordt dus lager.
In bovenstaande grafiek loopt de lijn van Nederland (met 875kWh/kWpiek) iets boven de blauwe lijn.
Het hangt er dus nu van af wat de grijze stroomprijs doet.
Als die 2 a 3 cent/kWh zou blijven, zou zonne-energie in een zonnig land ergens rond 2024 concurrerend worden. In Nederland zou zonne-energie in 2024 concurrerend worden bij een kale grijze kWh-prijs van 7 cent/kWh – die heel lang bestaan heeft.
De subsidie heeft dus in beginsel een eindige looptijd.
Deze schaalcurve komt uit hetzelfde ITRPV-rapport
Windenergie is veel verder uitontwikkeld, maar er geldt nog steeds een schaal- en leercurve. Dit is wat de branche (de NWEA) zelf zegt.
(uit Flyer Windenergie de feiten_gedownload 1sept2015.pdf )
De NWEA rekent zich hier rijk, want de marktprijs van grijze stroom ligt in praktijk veel lager als de blauwe lijn aangeeft. Desalniettemin zal de kostprijs van windenergie ook bij een marktprijs van 2 a 3 cent/kWh vroeg of laat concurrerend worden.
Als men maar lang genoeg wacht, duikt de kale kostprijs van duurzame energie vanzelf onder de grijze prijs zonder maatschappelijke kosten, en al eerder onder idem mèt maatschappelijke kosten.
Antwoord aan de Factcheckers Dit was dus mijn antwoord aan de Factcheckers van De Correspondent. Ik heb het hier alleen nog wat netter uitgewerkt.
Ik ben lid van De Correspondent (wat ik iedereen aanraad), en sinds kort is Marc Chavannes daar politiek correspondent over, kort door de bocht, de verhouding tussen volk en staat. Een uitgebreid en interessant werkveld.
Marc Chavannes
Het is een van de beste journalisten van Nederland, denkt goed, schrijft scherp, blijft rustig en heeft overzicht. Altijd de moeite waard.
Chavannes stond in De Correspondent met het verhaal van Lies Zondag uit Veendam, die bijna dagwerk heeft aan het tegenhouden van het 120MW-windpark bij haar woonplaats, langs de N33. De dichtstbijzijnde molen heeft een ashoogte van 140m en rotorbladen van 55m en staat 800m van haar huis (waarschijnlijk volgens de regels ver genoeg). Haar argumentatie is vooral gebaseerd op het landschap en op de procedure en is overwegend emotioneel. Wat op zich te begrijpen valt en zeker Groningers verdienen consideratie als ze emoties hebben bij de energiewinning.
Leest u het zelf maar na –>tekenlerares_Veendam_windmolens_corrjan2016
Het zoekgebied voor het windplan langs de N33 bij Veendam
De totale Gronings taakstelling in het kader van het landelijk overeengekomen 6000MW-plan bedraagt 855,5MW. Een Groningse molen heeft 2250 vollasturen (CBS), is dat samen goed voor 6,9PJ (waarvan ongeveer 1PJ door het Veendamse park).
Uitgaande van de Klimaatmonitor (ook van het CBS) verbruikt Groningen nu in totaal 87PJ, waarvan ongeveer 6PJ duurzaam. Dat moet naar 11PJ duurzaam in 2020, dus er is wat ruimte over. Groningen is een relatief bevolkingsarme provincie met een relatief grote taak en relatief veel ruimte. Waartegenover provincies staan waar het andersom is. Het echte werk begint pas na 2020, want dan moet het percentage duurzame energie verder omhoog. In het theoretische geval dat het 6000MW-windprogramma in 2020, zoals voorzien, voltooid is, moet de verdere uitbreiding dus uit andere bronnen komen, zoals zon, afvalwarmte en mogelijk biomassa, en import. Aan alle mogelijkheden zijn, naast voordelen, ook duidelijke nadelen verbonden.
Het Veendamse verhaal is een perfect voorbeeld van een conflict dat zich overal voordoet of gaat doen. Duurzame energie is niet cosy of kleinschalig. Duurzame energie gaat over grote windmolens, kilometers grote vlakten met zonnepanelen, grote mestvergisters en transportleidingen. In zekere zin betekent duurzame energie een soort industrialisering van het platteland, dus van een gebied waar mensen wonen die daar nog niet eerder mee te maken hebben gehad, of die daar zelfs niet mee te maken wilden hebben. Zoals misschien mevrouw Zondag.
Er spelen dus een aantal uiterst wezenlijke dilemma’s en eigenlijk is het teleurstellend dat Chavannes er daar maar één uitpikt, namelijk de positie van Den Haag versus de bevolking en de dubieuze rol van de provincie daartussen in, daarbij de schuld vooral bij Den Haag leggend.
Naar mijn mening valt nou net in dit geval Den Haag niet veel te ver-
wijten. Minister Kamp probeert exact uit te voeren wat de Tweede Kamer opgedragen heeft, namelijk “plaats voor 2020 6000MW windenergie in Nederland”. Nog eens bevestigd in het Energieakkoord.
Zoals bij alle grootschalige infrastructuurprojecten heeft de minister doorzettingsmacht en bij het 6000MW-windplan is dat de Rijkscoördinatieregeling. Die mag de minister inzetten opdat er per provincie minstens één 100MW-plan gerealiseerd wordt.
In West-Brabant hebben de gemeenten gezamenlijk een plan ontwikkeld voor het 100MW-pakket en dat samen met de provincie aangeboden aan het Rijk. Dat is geaccepteerd, en sindsdien is de Rijkscoördinatieregeling voor Brabant buiten beeld. De molens komen langs de A16 tussen Breda en het Hollands Diep.
Blijkbaar is men in Groningen niet in staat geweest met een eigen bod te komen. Ik ken de Groningse omstandigheden niet, dus ik heb daar geen mening over.
Chavannes is een journalist die goed naar mensen kijkt, maar minder naar dingen. In dit geval is dat een handicap. Wat mensen vinden is de verdelingsdiscussie, het afgeleide probleem. Het onderliggend probleem is dat duurzame energie die het landschap ongemoeid laat niet bestaat, maar wel onvermijdelijk is. Zelfs als je op termijn grofweg de helft van de duurzame energie zou importeren, zoals we nu met al onze energie doen, blijft het veel.
Ik heb de wijsheid niet in pacht, maar enkele, vooralsnog vluchtige, meningen:
– Het landschap verandert al eeuwen, alleen nu ineens even snel. Mis-
schien moeten wij slikken en het gewoon gaan vinden (zoals hoogspanningsmasten) of zelfs mooi. Voor de planten en de dieren maakt de aanwezigheid van een windturbine of een hoogspanningsleiding weinig uit. Het is vooral onze subjectieve waarneming van de natuur die geraakt wordt, meer dan de natuur zelf.
Waarom eigenlijk niet nieuwe Ecologische Hoofd Structuur aanleggen onder de turbines? De rotortippen bij een molen van het type-Veendam blijven 85 m van de grond. Daar past moeiteloos een bos onder.
– Het zou helpen als een windpark of zonnepark zó aangelegd wordt, dat het makkelijker wordt om het mooi te vinden. Dus dat het onder landschapsarchitectuur gaat. Daarvoor bestaan uitgangspunten, maar ik heb niet het idee dat die altijd gevolgd worden. Voorkom in elk geval anarchistische plaatsing.
– Het zou helpen als energiecoöperaties en dorpsraden mee konden profiteren van de installaties, zodat de bewoners naast lasten ook lusten hebben.
– Het zou goed zijn als we ons in dit verband realiseerden dat het platteland vaak langzaam leegloopt richting stad. Misschien kan dat gecombineerd worden met sociale arrangementen.
De “thuisbatterij van Tesla” als aanleiding ….. Op 1 mei 2015 kopte de NRC “Tesla wil na de auto ook de energiemarkt vernieuwen”.
Er is vaker gesproken tussen elektrotechnische bedrijven en de autowereld. ABB heeft met General Motors gepraat en BMW met Vattenfall. Na verloop van tijd gaan de accu’s in elektrische auto’s achteruit. Als er nog maar zo’n 80% van de capaciteit over is, krijgt de auto een nieuwe accu. De vrijgekomen accu’s kunnen echter in principe nog een hele tijd dienst te doen in statische opstellingen, bijvoorbeeld als buffer voor zonne- en windenergie.
De stap die Tesla-topman Elon Musk zet is in zoverre nieuw, dat hij rechtstreeks batterijen voor statische opstellingen aanbiedt. En omdat Musk een redelijk krachtdadig type is, kan dat wat worden. Hij is in elk geval bezig om in Nevada zijn ‘Gigafactory’ te bouwen, die de wereldproductie aan lithium-ion batterijen moet geen verdubbelen. Je kunt bij Musk voor 3500 dollar (nu ca €3200) een 10kWh-accu kopen. 10kWh is ongeveer het gemiddelde dagelijkse stroomverbruik van één Nederlands huishouden.
… en hoe dat in praktijk uit zou zien in Eindhoven-Acht Eindhoven wil in 2045 energieneutraal zijn. Dat is een heftige ambitie en de tijd moet het leren, maar het is in elk geval een goed streven. Daartoe is veel onderzoek nodig.
De TU/e neemt daarvan een deel voor zijn rekening. Het is handig als je een overzichtelijke woonwijk hebt om je modellen op los te laten. Daarvoor gebruikt de TU/e o.a. de woonwijk Acht (zonder de bedrijventerreinen).
Let wel: het betreft hier pure Gedachtenspielerei, geen feitelijk voorstel!
Twee studenten aan de TU/e deden er afstudeeronderzoek aan. Hun professor Bauke de Vries noemde hun werk tijdens de Energy Day op de TU/e van 2 okt 2014.
De productie van duurzame energie
Acht telt 1359 percelen, goed voor 8.605.254kWh/y (dat is jaargemiddeld 982kW). De zon levert er jaargemiddeld 117W/m2 en het waait er jaargemiddeld 4,83 m/sec. De wijk heeft een oppervlakte van 104 hectare (ha).
Als je de bestaande elektriciteitsvraag in Acht jaargemiddeld wilt opvangen met alleen zonne-energie, moet je 5,6ha zonnepaneel kwijt in de goede orientatie t.o.v. de zon. Bij 1300 percelen is dat 43m2 of 26 panelen per perceel. Mohammadi’s financiele aannames leiden tot een (ongesubsidieerde) kWh-prijs van 16,6 €cent.
De energievraag valt jaargemiddeld ook op te vangen met vijf windturbines. Waarschijnlijk echter zijn dergelijke molens niet in de buurt van Acht toegestaan vanwege het vliegveld – weer een voorbeeld van economische schade die het vliegveld aanbrengt).
Een combi met 60% zon – 40% wind vereist 3,35ha goed gesitueerd paneel en virtueel twee windturbines van 100kW. Als je bovendien €100/m2 paneel subsidie veronderstelt (dus bij elkaar €3,35 miljoen), wordt de kWh-prijs van zonne-energie 13€cent/kWh en van wind 10€cent/kWh.
De kale kostprijs van grijze stroom op dit moment is ca 5 cent/kWh.
Er valt wel wat af te dingen op de uitkomsten (maar dat was niet de taak van Mohammadi).
Inwoners van Acht gebruiken per huishouden ruim 6300kWh/y (zijnde 8605254/1359), dat is bijna het dubbele van het landelijk gemiddelde van 3500kWh/y. Een fors energiebesparingsprogramma lijkt in Acht mogelijk en zeer gewenst.
Verder: er worden voor zonnepanelen fors hogere rendementen voorspeld dan de huidige 15%-standaard, maar ze zullen dan per m2 ook wel duurder zijn. Tot welke financiële gevolgen dat gaat leiden, valt nog niet te zeggen.
De opslag van duurzame energie Student Hieu Doan studeerde in aug 2014 af op Energy Storage Technologies in Residential Areas, opnieuw zijnde Eindhoven-Acht. Hij bekeek wat een zinvolle toedeling van accu’s zou zijn in allerlei mogelijke scenario’s. Zie http://alexandria.tue.nl/extra2/afstversl/bwk/Doan_2014.pdf
Het ‘combined scenario’ leidt tot (zie onder).
De mogelijke plaatsing van accu’s in Acht
Elk stipje stelt een accu voor. Nadere gegevens –> gegevenstabel_opslag_Acht.
Er zijn samen 104 accu’s, voor 1079 huishoudens, totaal beschikbaar 6288kWh, maximaal collectief op/ontlaadtempo 1641kW. De laatste twee cijfers moeten met een korrel zout genomen worden.
Het is van belang enkele uitgangspunten aan te stippen, omdat deze een politiek karakter hebben:
– dit systeem veronderstelt een variabele elektriciteitsprijs,
bijvoorbeeld variërend per uur. Deze wordt kort van tevoren bekend gemaakt.
– Bij slim gedrag kan dit ook buiten de accu om tot individuele consumentenvoordelen leiden
– Opslag is vooralsnog slechts te betalen bij een collectieve aanpak. Als 1079 huishoudens elk hun eigen accu willen, schiet de kosten-batenanalyse 12 miljoen in de min, misschien ook nog wel met Tesla-
prijzen
– de truc is dat de accu oplaadt als het goedkoop is en ontlaadt als het duur is. Het accu-systeem kan dan rendabel draaien
Baten (na aftrek van kosten) en kosten. De laatste kolom is het gekozen scenario.
– Acht is jaargemiddeld 982kW. Maar wind en zon kunnen op een goede dag ongeveer 10* zoveel opleveren. Het maximale opslurptempo van de accu’s (dat in praktijk bij lange na niet gehaald wordt) wordt dan ver overschreden. Het accu-systeem is nooit groot genoeg om op zichzelf alleen de lokale productiepieken op te vangen. Daarnaast is ook gedragsaanpassing en koppeling met het grotere elektriciteitsnet nodig.
Het kan geen kwaad om discussies over duurzame energie in onze provincie te voeden met cijfers over de Brabantse energiebelans. Als regel ontbreekt het daaraan wanneer mensen meningen debiteren over biomassa of zonne-energie.
Ik beperk mij in dit artikel tot een schatting van energiehoeveelheden in Brabant. Ik zal in een apart artikel ingaan op wat ik van het (recent verschenen) Brabants Energie Akkoord vind.
Begripsomschrijvingen en de nationale getallen
Dit is de Energiebalans van Nederland in 2013 (Compendium voor de Leefomgeving)
Ik zal de CBS-balans uit 2006 gebruiken om eerst de begrippen uit te leggen.
Eerst even wat een PJ is. Dat is een eenheid van energie (1015J, oftewel ongeveer 278 miljoen kWh).
Het is handig om Nederland (cq Brabant) als een ‘black box’ te zien. Ik tel alleen mee wat de black box in gaat (in de vorm van gas, kolen, wind, etc), dus geen export en doorvoer. Dit heet het Primair Binnenlands Verbruik (PBV). In 2006 was dat 3233PJ en hierboven in 2013 is het 3255PJ.
In de black box wordt de inkomende energie omgezet (bijv. in elektrische energie+warmte) en herverdeeld over drie hoofdbestemmingen.
Hoofdbestemming één zijn de eindverbruikers (huizen, kantoren, auto’s etc). Die energie wordt gemeten met gas- of kWh-meters of hoeveelheden benzine etc. Dit heet het Finaal Energetisch Verbruik (FEV). In 2006 bedroeg deze post 2172PJ (67% van het PBV).
Hoofdbestemming twee bestaat uit producten, voor de vervaardiging waarvan energie nodig is (bijv. plastic of aluminium). Deze “onzichtbare” energie heet het finaal niet-energetisch gebruik (FNEV). In 2006 bedroeg dit 579PJ (idem 18%).
Hoofd’bestemming’ drie is afvalwarmte (AW). Warmte wordt zowel bedoeld geproduceerd (bijv. in CV-installaties en stadsverwarmingssystemen) als onbedoeld (bijvoorbeeld in motoren). Warmte die geloosd wordt zonder eerst een nuttige bestemming gepasseerd te zijn, heet afvalwarmte AW. In 2006 was dat op nationale schaal 482PJ (idem 15%).
Nu geldt: PBV = FEV + FNEV + AW.
In 2006 betekent dat 3233PJ = 2172 + 579 + 482 , oftewel 100% = 67% + 18% + 15%.
In 2013 betekent dat 3255PJ = 2166 + 648 + 441 (Comp. Leefomg.)
In het Nationale SER Energie Akkoord staat een jaarlijks percentage besparing, namelijk 1,5% van het Finaal Energetisch Gebruik (FEV) (in 2006 zou dat dus van 2172PJ geweest zijn). Ik schat in dat je dan ook 1,5% op het PBV moet besparen.
Bij het percentage duurzame energie (14% in 2020, 16% in 2023) staat er in het SER-akkoord niet bij van wat dit een percentage is. Logisch is om ook hier het Primair Binnenlands Verbruik (PBV) te nemen (in 2006 dus van 3233PJ).
De Brabantse getallen Het is moeilijker om Brabantse getallen te vinden dan nationale.
De TELOS-studie ‘Energiek Brabant’ ( Energiek_Brabant_2040_scenario ,2006) noemt getallen. Je kunt ook redeneren dat de Brabantse bevolking 15% van de Nederlandse is en aannemen dat de verdeling 100/67/18/15 ongeveer dezelfde blijft. Deze twee methodes komen in 2006 redelijk op hetzelfde neer. Dit leidt tot
In 2006 is in Brabant 485PJ = 325 + 87 + 73
In 2013 is in Brabant 488PJ = 325 + 97 + 66
Als naar analogie van het nationale SER-Energieakkoord ook in Brabant jaarlijks 1,5% van 488PJ bespaard moet worden (jaarlijks ca 7PJ) tussen 1 jan 2014 en 1 jan 2020, dan geldt:
In 2020 is in Brabant 444PJ = analoog verdeeld
Het Telos-rapport haalt de besparing van 1,5%/y overigens niet. Wat je o.a. mist is een bespreking van het nuttig gebruiken van tot dan toe onnuttige warmte.
De duurzame energie-taakstelling voor 2020 Volgens Telos was in 2006 29PJ duurzaam (15 biomassa, 8 afval, 6 de rest). 29PJ is 6,0% van 485PJ .
Volgens het SER-akkoord moet in 2020 14% van 444PJ duurzaam zijn, dat is 62PJ.
Dus t.o.v. 2006 moet de hoeveelheid duurzame energie in Brabant stijgen van 29PJ naar 62PJ, dus met 33PJ.
Hiervan zal windenergie na realisatie van de 470 MW – taakstelling in 2020 3,1PJ leveren. Dit was 0,3PJ in 2006, dus een bijdrage van 2,8PJ aan de taakstelling.
Het Telos-rapport (blz 66) verwacht dat 8,4PJ door verbranding van afval gerealiseerd kan worden, waarvan ca 8PJ in 2006 al benut werd. Dus een bijdrage van 0,4PJ aan de taakstelling.
Zo ook verwacht dit rapport dat er een realistische taakstelling is van 21,6PJ beschikbaar is voor de gezamenlijke vormen van biomassa, waarvan in 2006 al 15PJ benut werd. Dus een bijdrage aan de taakstelling van 6,6PJ.
Van de overige energievormen in Brabant levert alleen de zon een substantiële bijdrage. Dus moet de zon in 2020 ongeveer 23PJ meer leveren (33-2,8-0,4-6,6) dan in 2006 en in 2006 was het bedrag ongeveer 1PJ.
Wat kan de zon in Brabant? Een ECN-studie uit 2004 ( potentials and costs for renewable electricity production_ECN_feb2004 ) citeert een IEA-studie uit 2001, die taxeert dat voor Nederland als geheel 357km2 effectief dakoppervlak de meest realistische waarde is. Voor Brabant, 15% van Nederland, betekent dat 54km2 dak. Volledige benutting hiervan bij de huidige PV-panelen, die bij een rendement van 16% 15W/m2 jaargemiddeld leveren, leidt tot ca 25PJ per jaar.
Zou men dezelfde oppervlakte volzetten met zonneboilers, dan geeft dat (bij 1,5PJ/km2*y) ongeveer 80PJ in de minder nuttige warmtevorm. Men kan spelen met combinaties van beide technieken.
Conclusie Het bovenstaande is een redelijke orde van grootte – schatting. De slotsom is dat de taakstelling voor duurzame energie in 2020 gehaald kan worden als men de nogal drastische gevolgen accepteert: volledige uitvoering van het windprogramma, een flink deel van wat organisch is verbranden of vergisten, en elk dak dat maar een beetje de goede kant op wijst volzetten met boilers of panelen. De berekening biedt namelijk weinig reserve.
Het lijkt verstandig om reservemogelijkheden te verzinnen. Dat lukt alleen bij zonne-energie. Ik zie twee uitwijkmogelijkheden:
Hopen op een hoger rendement van zonnepanelen. Dat zal ongetwijfeld gaan gebeuren, maar de vraag is of het voor 2020 al in praktisch haalbare en betaalbare hoeveelheden gaat lukken
Zonnepanelen ontkoppelen van de gebouwde omgeving en ze in het weiland neerzetten, eventueel in combinatie met windturbines. Ik heb hiervoor wel ideeën, waarover later meer.
Let wel dat het in dit verhaal steeds om jaargemiddeldes gaat. De waarden van moment tot moment kunnen geheel anders zijn. Vroeg of laat worden er extra maatregelen nodig om het elektriciteitsnet beter te beheersen. Dat is stof voor een ander artikel.
Als je zo redeneert (in navolging van Rutte en de PVV), draaien windmolens inderdaad op subsidie, net zoals alle andere energiebronnen, waaronder zelfs gascentrales. De logica van het standpunt is dat Nederland alleen energie mag opwekken uit kolen.
